1.1 系统简介

XC899T多功能车床数控系统为我公司研制的新一代数控系统。采用了32位高性能微处理器,运用实时多任务控制技术和硬件插补技术,全联动,高速小线段前瞻算法。0.001mm插补精度,最高速度30米/分。

XC899T数控系统软硬件特性:

★基于32位微处理器,全联动,0.001mm插补精度,最高速度30/分,支持方向+脉冲正交脉冲

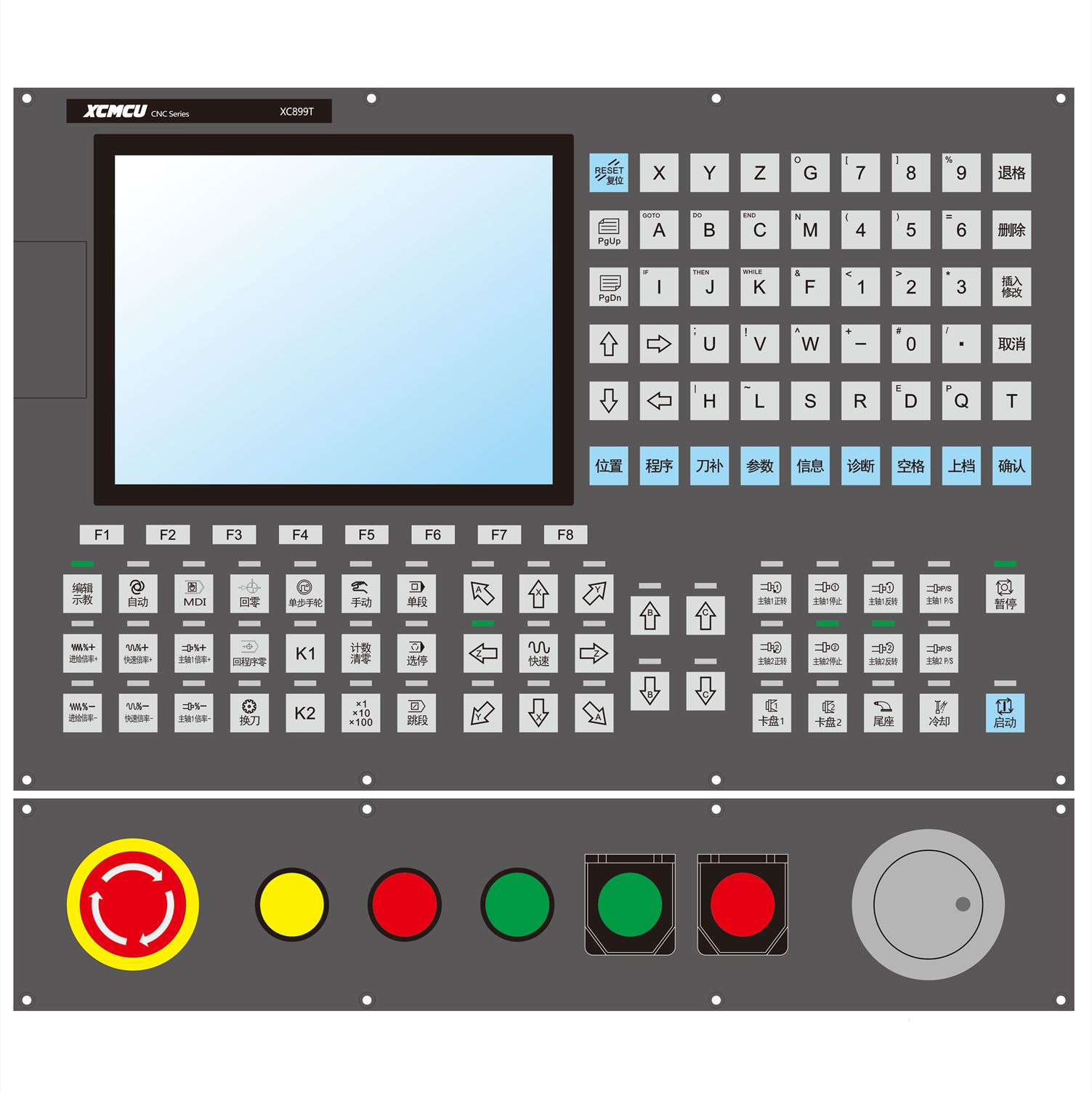

采用8.4英寸彩色宽屏LCD, 分辨率800×600, Windows界面风格。配备8个软功能键,操作简单易学。提供参数分类、报警日志、系统诊断等丰富显示界面,方便调试维修。

国际标准G指令,兼容FANUC系统指令。

★支持RS485绝对值伺服。

零件程序全屏幕编辑,内置500M海量程序空间,可储存500个零件程序。

具备USB接口,支持U盘文件读写、数据备份。

输入24(可扩展至96)点,输出24(可扩展至96)点(自定义),灵活方便。

/英文操作界面,完整的帮助信息,操作更方便。

支持刀长刀补和半径刀补。

支持手轮试加工,方便程序调试。

支持多级操作权限,方便设备管理,具备限时系统锁定功能。

支持UG、Mastercam、PowerMillFeatureCAM等第三方软件G代码文件

★支持自编程刀库,可灵活使用多种刀库,可使用伺服刀塔。

★双主轴,支持主轴2与主轴1同步实现飞刀切削(须双伺服主轴)。

★双主轴定位功能,可实现双头加工。

★可同步运行一个送料程序,实现高效加工。

★支持侧边钻攻,主轴2位置插补攻丝。

1.2技术规格

控制轴数

2~6轴(X、Y、Z、A、B、C)

联动轴数

全联动

刀库

支持,需要编辑刀库代码

最小指令单位

0.001毫米

最大指令值

±99999999×最小指令单位

快速进给速度

30000毫米/分

切削给进方式

每分给进,每转给进

快速进给倍率

F0, 25%, 50%, 75%,100%

脉冲方式

1:方向+脉冲 2:正交脉冲(如果驱动器支持,推荐,抗干扰更强)3:双脉冲,兼容老式步进驱动器

最大频率

100Khz,250Khz,500KHz可设置。(500KHz只有正交输出脉冲)

进给速度倍率

0150%

电子齿轮比

165535: 165535

恒线速度

高速小线段前瞻算法

手轮试加工

定位

G00 (可直线插补定位)

插补

直线(G01)、圆弧(G02/G03/G12)、螺旋线插补

返回参考点

自动返回参考点(G28)

LCD

8.4英寸TFT液晶屏,分辨率800X600

MDI软体键

8个

单步进给

x1,x10,x100

通讯接口

U 盘接口

外置手轮接口

I/O 接口

24/24(可扩展至96/96)

暂停(秒)

准停状态

准停

存储行程检查

MDI运转

有,支持多段运行

复位

跳段开关

单段运行

程序保护开关

自诊断功能

紧急停

电源

单相 AC220V+10%-15%,50Hz±1Hz

坐标系

机床坐标系(G53),工件坐标系(G92,G54G59),局部坐标系(G52),坐标系平面指定

自动坐标系设定

小数点输入

辅助功能

M2位数,M代码自定义,手动/MDI/自动方式控制主轴正转、反转、停 止;控制冷却液启停;控制润滑启停等

主轴功能

双主轴:模拟量,485通讯方式(比模拟量稳定),伺服脉冲方式均可

数字主轴

支持,双数字主轴支持飞刀切削功能

攻丝螺纹

支持,主轴2仅支持插补攻丝。支持主轴1插补式螺纹加工.

主轴模拟输出

, 双主轴0~10V

刀具功能

支持自动换刀.

刀具补偿存储器

-9999.9999999.999,16 个

刀具补偿

XZ刀长刀补,半径刀补

编辑功能

参数、诊断按位输入、程序编辑、MDI多程序段执行

存储容量

500M

存储程序个数

500个

程序名的显示

中文、英文、数字、组合

程序行查找

跳过任选程序段

程序开关

显示

中文,英文

加工时间、零件数显示

主轴转速,M/S指令

寸(mm)

外形尺寸(高×宽×厚)

400×265×80

开孔尺寸(高×宽)

388×248
